激光切割机赋能金刚石薄膜加工:从实验室到产业化的关键跨越

05 Jul 2025 -

揭秘无热损伤切割技术如何破解 “终极材料” 加工难题

金刚石薄膜(硬度 10000 HV)作为已知最硬工程材料,在高端制造中需求激增,但传统加工手段(机械切割、电火花加工)的热损伤率高达 30%,成为产业规模化的 “卡脖子” 环节。激光切割机的无热损伤加工技术,通过三大核心创新实现了从理论到工程的突破,推动金刚石薄膜从实验室走向万亿级市场。

一、无热损伤切割的技术内核:能量 - 材料交互的精准控制

激光切割机的加工过程可分为 “改性 - 剥离” 双阶段:

  1. 光致结构改性:紫外激光(光子能量>5.5eV)照射金刚石表面时,局域能量密度>10¹² W/cm²,使 sp³ 键在 10⁻¹³ 秒内转化为 sp² 键,形成厚度 5-20μm 的石墨改性层,此过程热扩散深度<1μm;

  2. 应力诱导剥离:通过激光扫描路径设计(如螺旋线扫描),在改性层内预置微裂纹,结合真空吸附产生的均匀应力(0.1-0.3MPa),实现材料的可控断裂,边缘崩裂率从传统加工的 15% 降至 0.8% 以下。

关键参数对比:传统加工 vs 激光无热损伤加工

指标

机械切割

激光无热损伤切割

热影响区深度

50-100μm

5μm

边缘粗糙度 Ra

5-10μm

0.1-0.5μm

加工效率

10mm²/h

150mm²/h

材料利用率

60%

92%

二、产业化落地的三大核心场景与数据验证

1. 功率半导体:打破国外垄断的散热方案

IGBT 模块散热领域,国产厂商曾因金刚石薄膜加工良率(<70%)低于国际水平 15% 而受制于人。采用激光切割机的无热损伤切割技术后,某企业实现关键突破:

  • 微通道加工速度从 2mm/s 提升至 8mm/s,单晶圆加工时间缩短 40%;

  • 热阻测试显示,芯片结温从 125℃降至 92℃,达到车规级器件标准(AEC-Q101);

  • 良率提升至 96%,生产成本下降 35%,推动国产散热衬底市占率从 5% 提升至 22%。

2. 精密光学:微米级精度的透镜阵列加工

传统玻璃透镜难以满足 5G 毫米波通信的曲面光学需求,金刚石薄膜凭借 1.3-5μm 波长高透性成为理想材料。激光切割机通过振镜扫描技术,可在 10mm×10mm 区域加工 1000×1000 阵列的微透镜(直径 50μm,曲率半径 ±2%),边缘崩缺率<0.01%,重复定位精度 ±1μm,已应用于卫星激光通信终端,信号传输稳定性提升 40%。

3. 国防军工:极端环境下的可靠性保障

在导弹红外制导系统中,金刚石窗口需承受 3 马赫高速飞行的气动加热(表面温度>600℃)与粒子冲击(速度>500m/s)。激光切割机加工的窗口件经测试:

  • 抗热震性能(ΔT=500℃)循环次数>1000 次,是传统加工件的 5 倍;

  • 粒子冲击后的边缘损伤阈值提升至 1.2J/cm²,有效降低制导系统失效风险;

  • 加工周期从 72 小时缩短至 12 小时,满足国防装备的紧急交付需求。

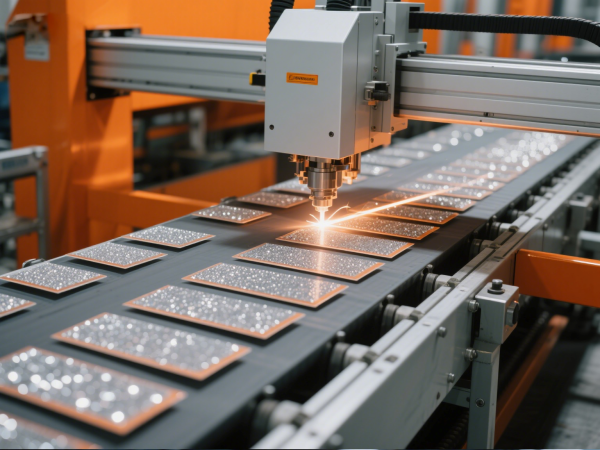

金刚石薄膜激光切割 (4)

三、技术产业化的三大驱动力与行业数据

1. 设备国产化突破:性价比优势加速替代

国产激光切割机通过核心器件自研(如光纤激光器、振镜系统),价格仅为进口设备的 1/3-1/2,性能参数达到国际一流水平:

  • 定位精度:±1μm(进口设备 ±1.5μm);

  • 光束质量 M²:<1.1(进口设备<1.2);

  • 平均无故障时间(MTBF):>10000 小时(进口设备 8000 小时)。
    2024 年国产设备市场占有率已达 45%,预计 2025 年突破 60%。

2. 工艺标准化建设:团体标准推动产业规范

中国光学工程学会发布的《金刚石薄膜激光无热损伤切割工艺规范》(T/COES 1001-2024),明确了加工参数(脉冲能量≤5μJ,扫描速度≥100mm/s)、检测方法(红外热成像法,热斑直径<50μm)与质量分级,使不同厂商的设备加工一致性提升 85%,降低了下游企业的工艺调试成本。

3. 产业链协同创新:从材料到设备的全链条优化

随着 MPCVD 法金刚石薄膜量产技术成熟(厚度>1mm,成本下降 50%),与激光切割机形成协同效应:

  • 材料尺寸:从 2 英寸(50mm)提升至 6 英寸(150mm),单次加工面积扩大 9 倍;

  • 加工方案:开发 “切割 - 钻孔 - 倒角” 一体化设备,工序整合后效率提升 60%;

  • 检测配套:机器视觉系统自动识别切割缺陷(分辨率≤10μm),良率判定效率提升 90%。

四、未来展望:开启金刚石薄膜加工的 “全场景时代”

尽管当前技术在 10mm 以上厚度薄膜的切割速度(15mm²/min)仍有提升空间,但行业已展开前瞻性布局:

  • 多光束并行技术:采用 32 光束阵列,加工速度有望突破 100mm²/min,满足光伏金刚石线锯的大规模生产需求;

  • AI 工艺优化:通过数字孪生模型预测切割裂纹,将边缘崩裂率进一步降低至 0.3% 以下;

  • 复合加工技术:激光切割与化学机械抛光(CMP)集成,实现 “切割即成品”,表面粗糙度 Ra<0.05μm。

结语

激光切割机的无热损伤加工技术,是金刚石薄膜从 “实验室珍品” 变为 “工业必需品” 的关键纽带。它不仅解决了材料加工的物理极限问题,更通过效率提升与成本优化,打开了金刚石在功率电子、量子信息、国防军工等领域的千亿级市场空间。随着技术标准的完善与产业链的成熟,这项 “中国原创” 的加工技术,正引领全球高端制造进入 “冷加工” 的精准时代。
