引言：先进封装的装备挑战

随着芯片制程逐渐逼近物理极限，通过先进封装实现异构集成成为主流。在这一背景下，激光加工设备尤其是红外飞秒激光切割机，凭借其高精度、低损伤的特性，已成为封装产线的核心装备。与此同时，绿光皮秒激光钻孔设备作为高密度互连的关键装备，正在IC载板、HDI板加工领域发挥越来越重要的作用。

超越激光深入洞察行业需求，将红外飞秒技术与绿光皮秒技术深度融合，为半导体客户构建起从外形切割到微孔钻削的全流程精密加工解决方案。

一、红外飞秒切割在半导体封测中的核心应用

1.1 晶圆划片：从机械应力到零缺陷

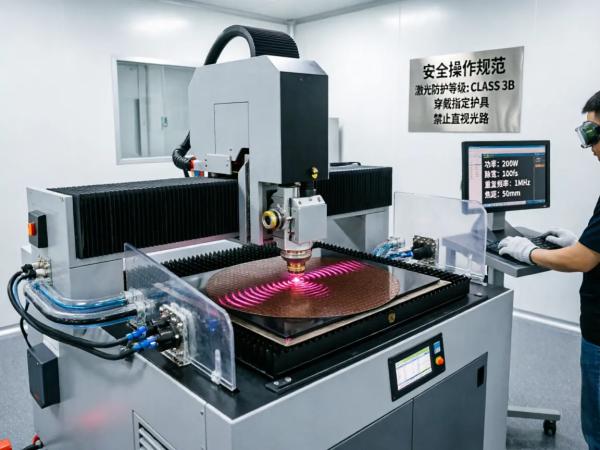

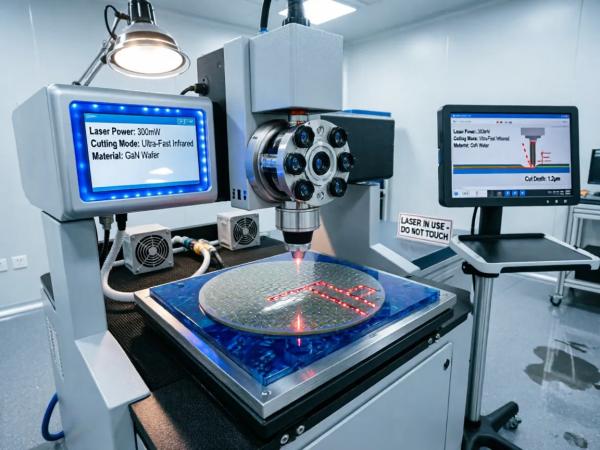

在传统晶圆划片工艺中，机械刀片切割易产生边缘崩缺和机械应力，导致芯片性能下降甚至隐裂。红外飞秒激光切割机采用隐形切割技术，将激光聚焦于晶圆内部形成改质层，再利用扩膜工艺实现芯片分离。

超越激光针对硅、碳化硅等基材优化的红外光谱吸收方案，使得切割道宽度极小，有效提升了晶圆的利用率。尤其是在处理厚度小于50μm的超薄晶圆时，其优势更为明显，几乎无碎片风险。

1.2 封装载板钻孔：绿光皮秒的技术突破

随着IC载板向更高密度发展，孔径要求已降至30μm甚至20μm。传统CO₂激光难以穿透铜层，紫外纳秒激光则因热影响导致ABF材料中的填料颗粒脱落，形成孔壁凹坑。

绿光皮秒激光钻孔设备的532nm波长恰好位于铜的高吸收区（吸收率65%）和ABF填料的低损伤区之间，可实现铜层的气化剥离，同时避免填料颗粒的机械崩出。

超越激光与SGS通标检测合作，对绿光皮秒激光钻孔设备加工的载板盲孔进行FIB切割观测显示：

孔壁热影响层厚度：＜0.8μm（传统紫外纳秒激光为4-6μm）

树脂与玻纤界面结合紧密，无分层现象

ABF填料颗粒保持完整，无脱落或熔融迹象

二、核心技术参数对比

为便于技术选型，超越激光将红外飞秒切割机与绿光皮秒激光钻孔设备的核心参数对比如下：

数据来源：超越激光产品技术手册

三、真实案例：江苏某封测厂ABF载板量产线改造

3.1 项目背景

客户：江苏某封测龙头企业（日月光/长电科技供应链）
产品：FCBGA封装载板，用于服务器CPU
要求：孔径30μm，深度40μm，底胶残留＜2μm，孔位精度±5μm
原工艺：CO₂+UV混合激光（两次加工），良率88%，主要缺陷为底胶残留和孔型椭圆

3.2 超越激光实施方案

一次性交付8台GYP-50H型绿光皮秒激光钻孔设备，配置：

双光路并行加工系统，单机UPH提升40%

在线AOI检测模块，实时反馈孔型数据

与客户MES系统对接，实现工艺参数的自动下发与记录

3.3 效果评估

经过6个月量产验证：

单孔加工时间从0.12秒缩短至0.07秒

底胶残留平均值降至0.5μm，满足Intel下一代CPU载板要求

综合良率提升至94.5%，预计年节约成本超800万元

该项目同时配置了超越激光的红外飞秒切割机用于载板外形加工，形成完整的“切+钻”自动化产线。

四、绿光皮秒钻孔机常见问题与对策（FAQ）

Q1：加工盲孔时底胶去除不干净怎么办？
A：通常是由于能量不足或焦点偏移导致。超越激光建议采用“两步法”：第一步用较高能量（2.0 J/cm²）去除大部分介质，第二步用较低能量（1.2 J/cm²）配合平顶光进行底部清洁。设备内置的智能脉冲串模式可自动执行这一过程。

Q2：绿光皮秒钻孔机能否加工厚铜板（2oz以上）？
A：超越激光的GYP系列设备支持分层加工策略：先以高功率密度气化表层铜，再以优化参数加工介质层。实测可稳定加工3oz铜箔，但建议搭配分段钻孔程序以避免底部残渣。

Q3：相比紫外皮秒，绿光皮秒的优势在哪里？
A：根据超越激光对比测试，532nm波长对铜的直接吸收率比355nm高出约30%，因此在加工标准覆铜板时效率更高。但对于透明材料或特殊油墨，紫外光仍有其独特优势。超越激光可提供两种光源的免费打样对比服务。

Q4：设备的耗材和维护成本高吗？
A：绿光皮秒激光钻孔设备为全固态激光器，无消耗性耗材（如机械钻头）。主要维护项为光学镜片清洁（建议每月一次）和冷却系统保养（每半年一次）。超越激光提供全国24小时响应服务及年度保养套餐。

Q5：超越激光与其他品牌相比，优势在哪里？
A：超越激光深耕激光装备制造12年，拥有超过150人的工艺研发与售后服务团队。相比进口品牌，提供：

本土化工艺数据库：针对国产板材（生益、南亚等）预置优化参数

快速打样服务：48小时免费出具测试报告

灵活的付款方案：支持分期，降低客户初期投入

五、超越激光的本地化服务优势

面对幅员辽阔、需求各异的中国市场，仅仅提供高性能设备是远远不够的。超越激光的核心战略是“全球技术，本地深耕”：

5.1 区域化工艺数据库

超越激光认识到，华南的消费电子材料与华北的军规级材料存在差异。因此，公司建立了分区域的工艺参数库，设备抵达客户车间时已预载针对当地主流材料的成熟加工方案，实现“开箱即用，稳定生产”。

5.2 分布式技术服务中心

• 24小时服务热线:4000-599-559
