2025 年 PCB 微孔加工新趋势：激光钻孔设备的 5 大核心优势与 3 大应用场景
一、行业痛点：传统机械钻孔的三大局限性
-
精度瓶颈：最小孔径≥60μm，无法满足 5G 滤波器 0.05mm 微孔需求
-
效率短板：8 层板生产周期长达 72 小时，设备维护成本占比超 28%
-
环保压力：粉尘污染严重，化学蚀刻废水处理成本增加 15%
二、激光钻孔设备的技术突破
1. 超快激光技术原理
皮秒级脉冲能量密度达 10^13W/cm²，实现 FR4 基材瞬间汽化；搭载光束整形系统，高斯光束转化为平顶光束效率提升 40%
2. 五轴联动加工系统
定位精度 ±5μm，支持盲埋孔、阶梯孔等复杂结构；动态聚焦技术适配 0.1-3mm 材料厚度，深径比突破 1:10
三、应用场景与解决方案
1. 5G 高频板加工
某通信企业采用大族激光 G4020 机型，在 PTFE 基材实现 0.075mm 微孔；对比传统化学蚀刻，效率提升 3 倍，材料利用率提高 25%
2. IC 载板封装
华工科技 LH 系列设备满足 BGA 封装 0.05mm 微孔要求；集成 AOI 在线检测，不良率低于 0.01%。

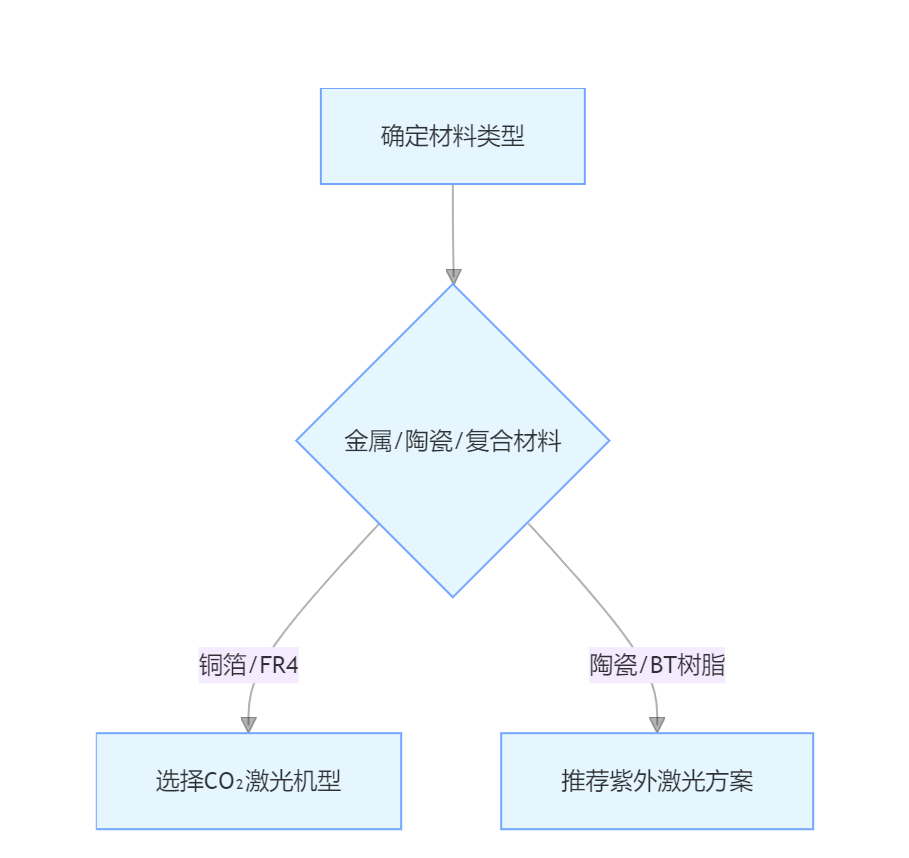

四、选型决策树
五、成本效益分析
|
指标 |
机械钻孔 |
激光钻孔设备 |
投资回收期 |
|
单孔成本 |
0.012 元 |
0.006 元 |
18 个月 |
|
能耗成本 |
0.003 元 / 孔 |
0.001 元 / 孔 |
|
|
良率提升 |
89% |
91.3% |
|
